首页 » 铸铁焊接 » 正文 2020年05月17日-75 次点击-0 个评论

经典的铸铁机座断裂焊接维修案例之铸铁风机机座断裂抢修焊接

铸铁风机机座断裂抢修焊接视频:

铸铁焊接

前言:铸铁机座断裂焊接修复,这个在很多工厂设备的检修中都会遇到的,当没有备用或者更换价值昂贵的情况下焊接维修是当之无愧的理想办法,视频中铸铁风机断裂大概是1米长左右的长度,并且有裂纹延伸的现象,整个维修过程包括了表面打磨开坡口处理,小角度不好打磨开坡口用冷开槽的方式开坡口处理,表面除油处理,小角度用碳钢板做加强处理,冷焊工艺焊接,焊接过程消除应力处理,冷焊工艺焊接材料的选择处理。

焊接抢修设备及材料:威欧丁250的便携式口袋电焊机,WEWELDING777进口铸铁焊条,敲击锤,WEWELDING100冷开槽电焊条,风割枪。

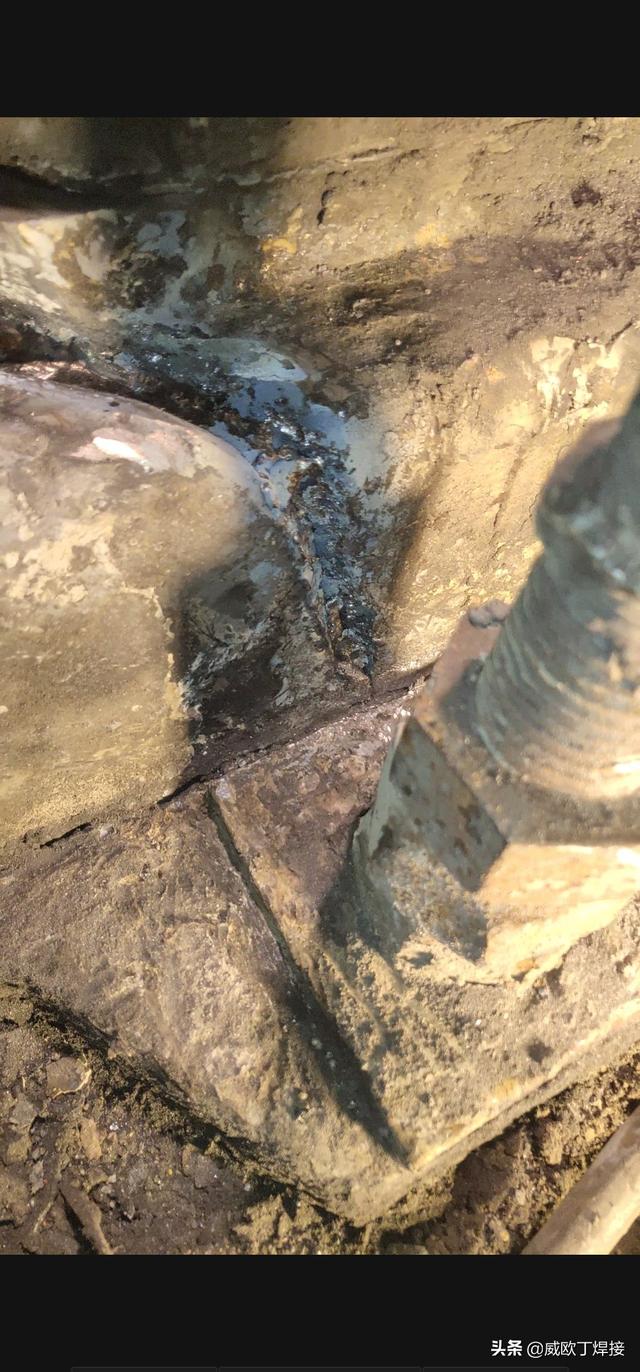

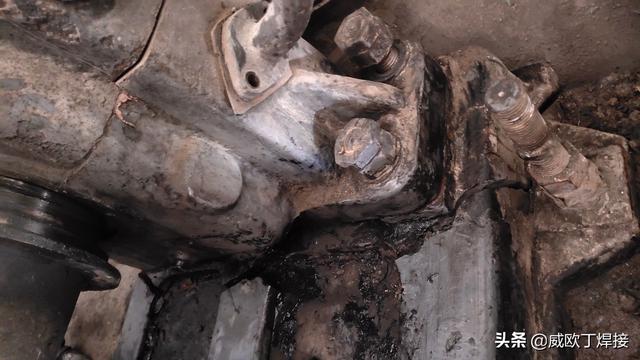

一、焊接现场,铸铁风机机座断裂厚度15毫米左右。铸铁风机铭牌

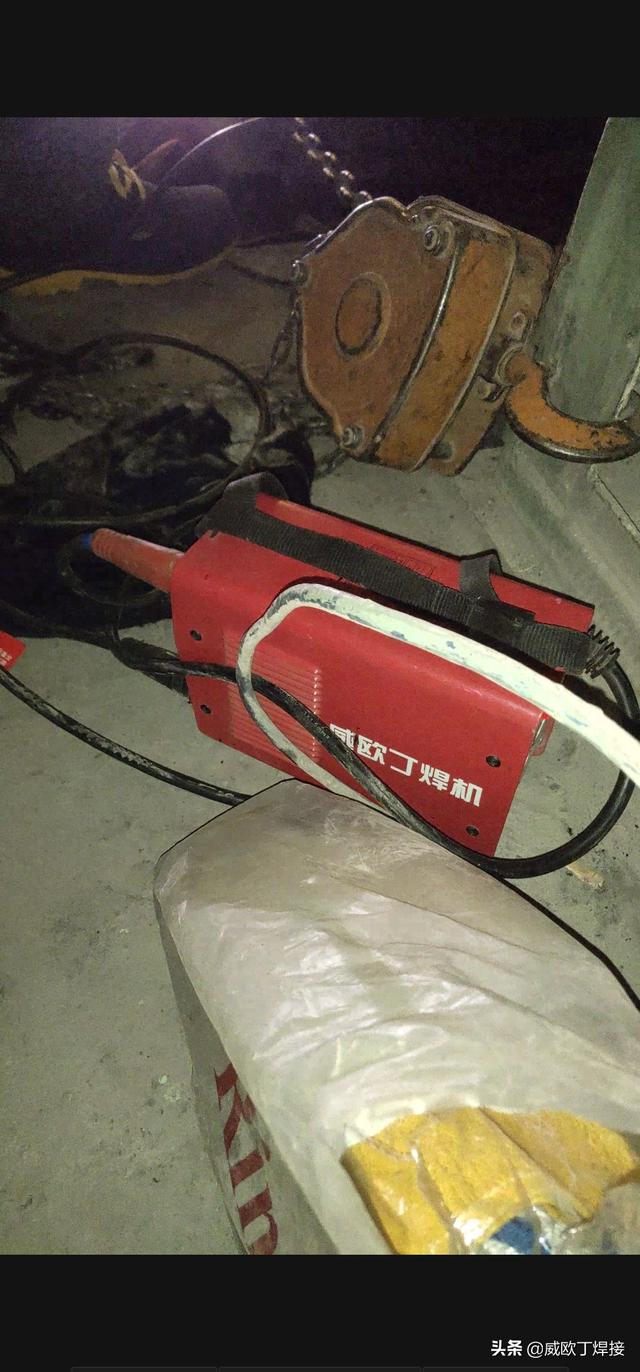

二、焊接工艺选用冷焊工艺,焊接设备抢修选用威欧丁250口袋焊机。

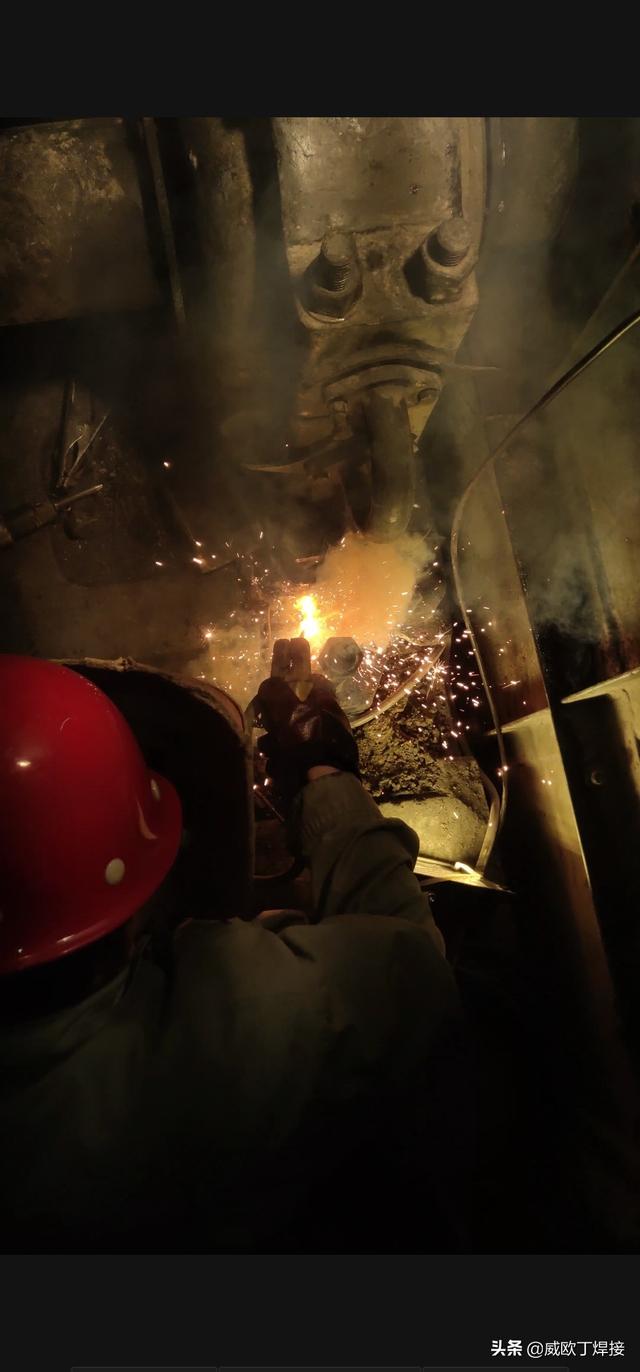

三、表面除油处理、坡口机械处理、坡口冷开槽处理,其中除油处理用风焊割枪加热,机械处理角磨机打磨可磨部位坡口,冷开槽焊条WEWELDING100用于角度不好的部位开槽做坡口。

四、角磨机机械开槽和WEWELDING100开槽焊条冷开槽后效果图片

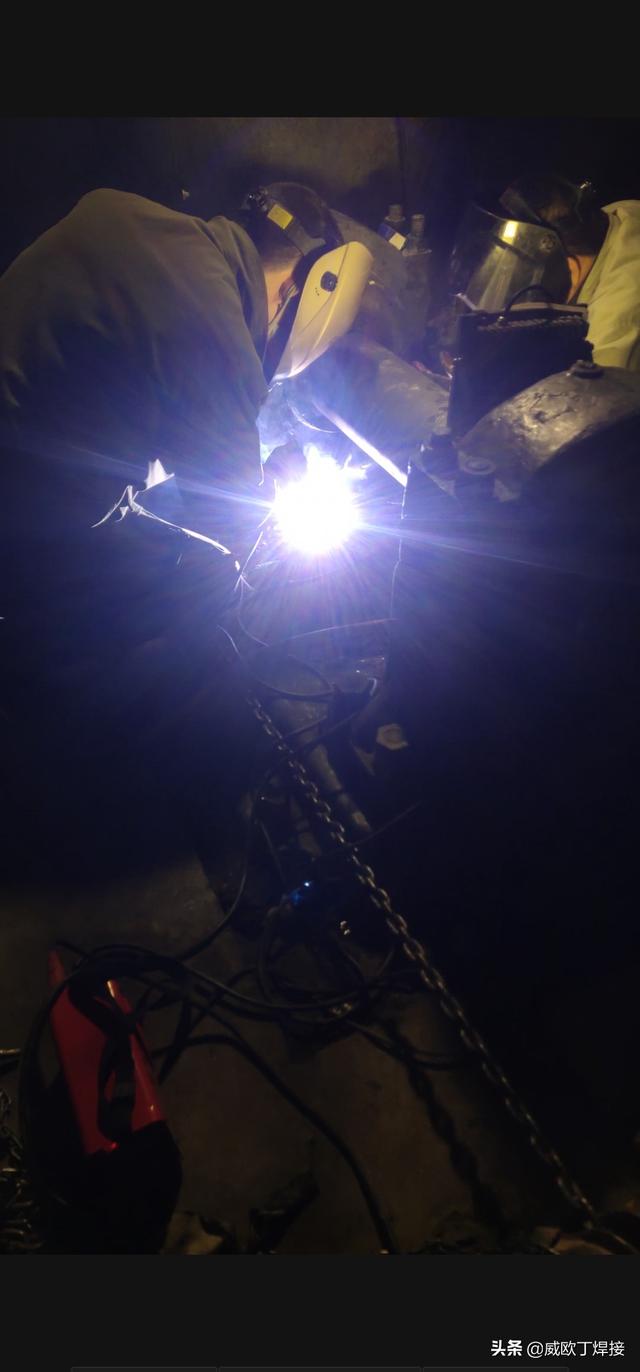

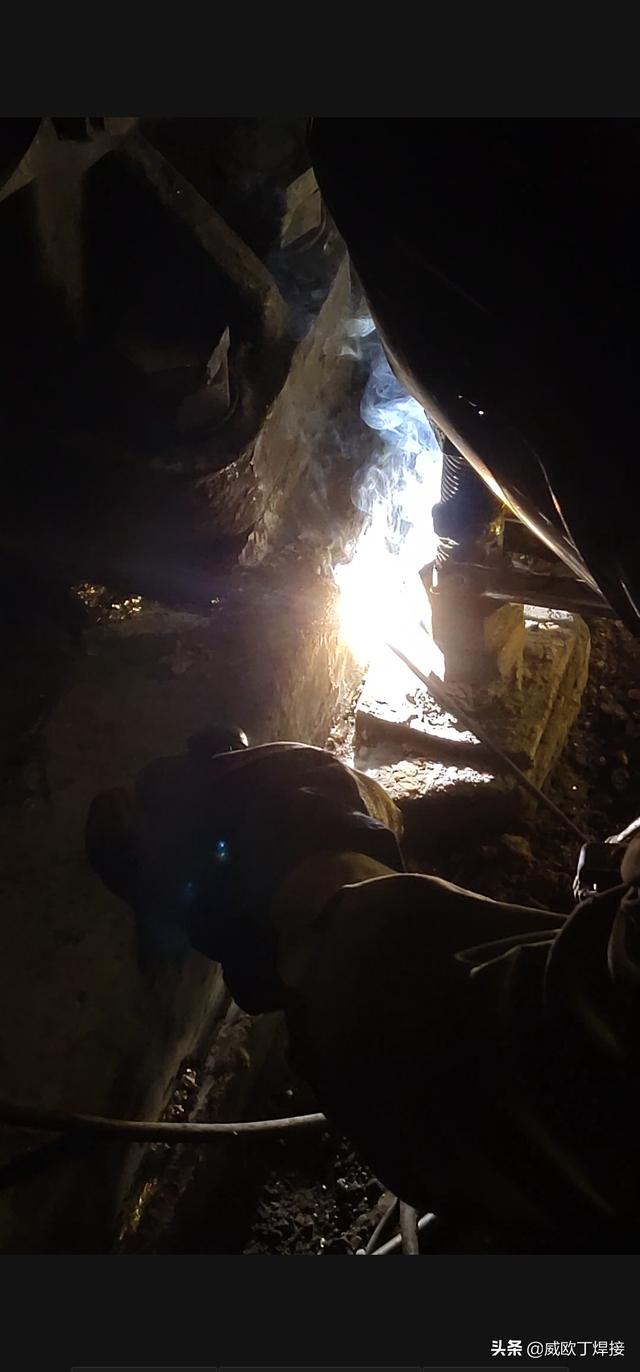

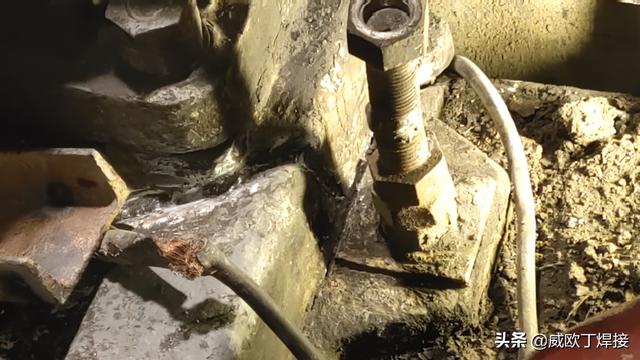

五、WEWELDING777铸铁焊条冷焊工艺焊接过程。冷焊工艺焊接铸铁机座断裂立口和平口。

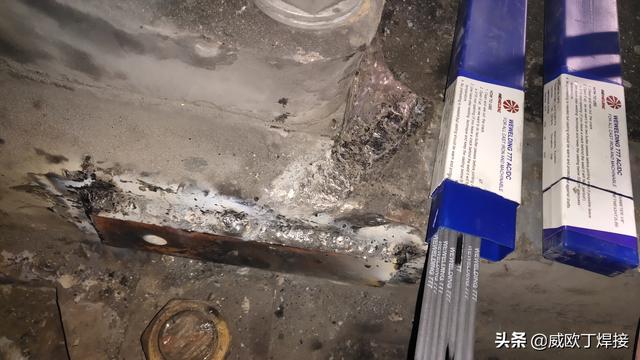

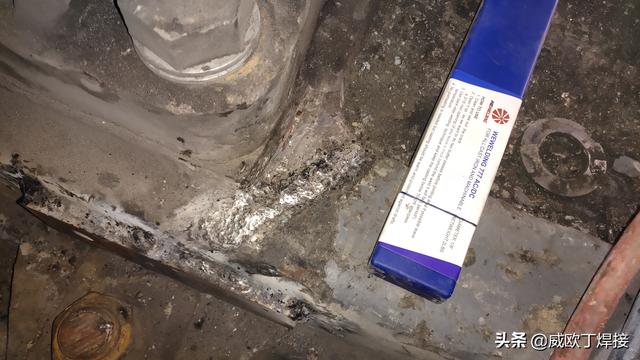

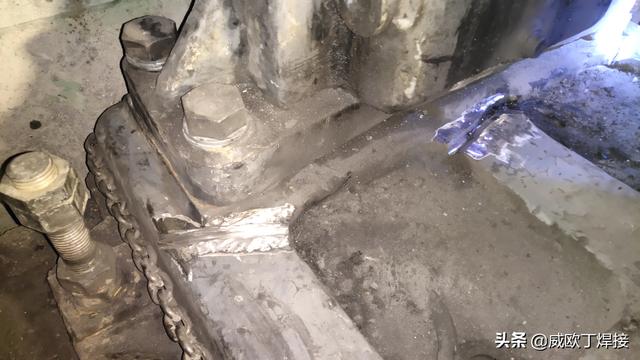

五、选用WEWELDING777铸铁焊条冷焊工艺焊接后效果图图,焊接过程需要严格按照WEWELDING777的使用参数及规范焊接,过程中建议用敲击锤敲击焊缝释放应力。

总结:很多人甚至搞焊接搞了一辈子的焊接师傅都认为铸铁不可以焊接,这个说法是不对的,因为在很多工况铸铁设备的机械故障导致或者铸造缺陷导致的铸铁裂纹,铸铁断裂,气孔,等等这些缺陷的铸铁设备不可能因为断裂或者裂纹或者渗漏就会报废,一般都是通过铸铁焊接,通常铸铁焊接会按照要求来分为两种焊接工艺。
1、热焊工艺,这个铸铁焊接适合有热焊接加热条件,或者被焊设备的附加值低的民用铸铁件,会将工件预热到500-700度的温度,快速焊接后缓冷用J506的碳钢焊条焊接,也可以用308的铸铁焊条焊接。
2、冷焊工艺,这个铸铁焊接工艺比较适合重要的不便于拆装的铸铁设备,但是操作角度不好需要拆装是一个特殊情况。冷焊工艺一般采用抗裂性能好,抗拉强度还高的WEWELDING777特种铸铁焊条焊接。



威欧丁(天津)焊接技术有限公司版权所有。转载请注明焊接技术网及原文地址。

本文地址: https://www.specialweld.com/?p=4346

发表评论

(选填)

Copyright © 2009-2025 焊接技术网. All Rights Reserved. 公安备案号:12011002019186 . 津ICP备12008469号-5. 61 Queries in 1.067 Seconds
