软包锂电池铝极耳如何上锡

前言：软包锂电池的铝极耳在电池组串联时是经常要遇到的焊接操作，但是铝极耳是铝片，对于很多人习惯锡焊焊接铜箔，镍带的操作人员来说，焊接铝片是他们非常不习惯的，用常规的药芯松香焊丝是焊接不上的，主要原因是2个方面的原因焊接不上，一个是温度不够，一个是焊丝不适合铝片的焊接。

首先说软包锂电池的铝极耳上锡的温度问题：很多人，80%的人不理解铝片上焊接锡的话，首先是需要满足一个条件就是铝的温度要达到，注意这个里面的温度是说的铝片的温度，不是说的烙铁的温度，烙铁的温度500度，铝片的温度不够，那都会导致什么？导致焊丝碰到烙铁焊丝熔化，而沾铝片，为什么？因为铝片的温度没有够。

然后就说软包锂电池的焊丝问题：是的，铝极片是需要辅助铝用的焊丝和助焊剂的，比如在变压器行业的铜铝接线端子经常用的WEWELDING M51焊丝和WEWELDING M51-F的助焊剂，这种是比较专业的铜铝焊丝和助焊剂，反之如果用松香型的药芯焊丝，或者用一般普通的助焊剂是无法完全破除铝金属表面张力，导致焊丝熔化以后不亲和铝片。

软包锂电池铝极片焊接的经验：

1、能用大功率的烙铁就不用小功率的，能用马蹄形烙铁头就不要用别的烙铁头（马蹄形烙铁头加热面积大），因为铝极片在被加热的时候，同时铝极片也是在散热的，如果烙铁功率小，烙铁头加热面积小，就会出现加热的效率小于温度散失的效率，导致铝极耳始终处于温度起不来的状态。

2、烙铁加热的时候是一直停留在焊接部位的。烙铁不比用火焰加热，只要烙铁一离开，铝极片的温度会马上凉下来，温度凉下来焊接就焊接不上。

3、下焊丝的时候，焊丝沾着助焊剂涂到焊接部位的瞬间，用正在加热的烙铁辅助沾有助焊剂的焊丝熔化。

4、锂电池的铝极耳上锡焊，仅仅适合软包，那种大单体的极耳是一根大圆柱铝棒，烙铁是无论如何都加热不起来温度的，所以就焊接不上了。

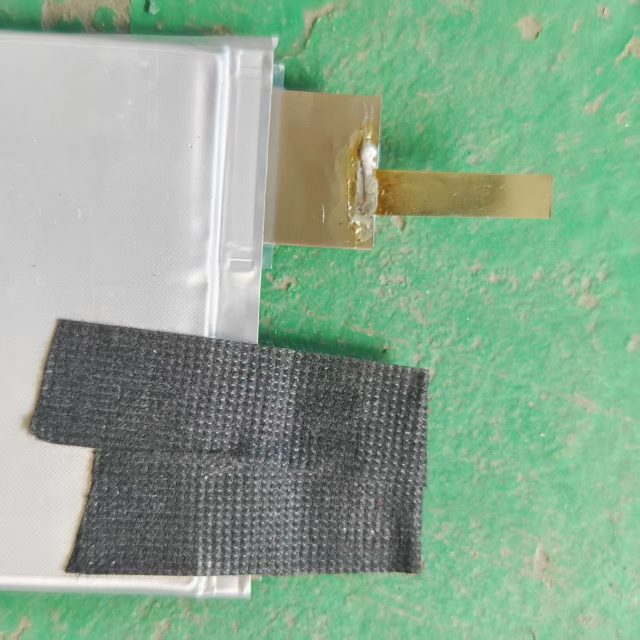

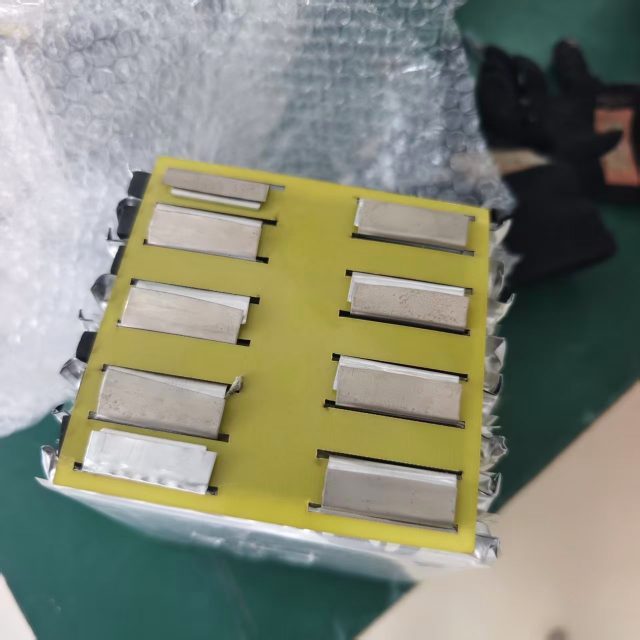

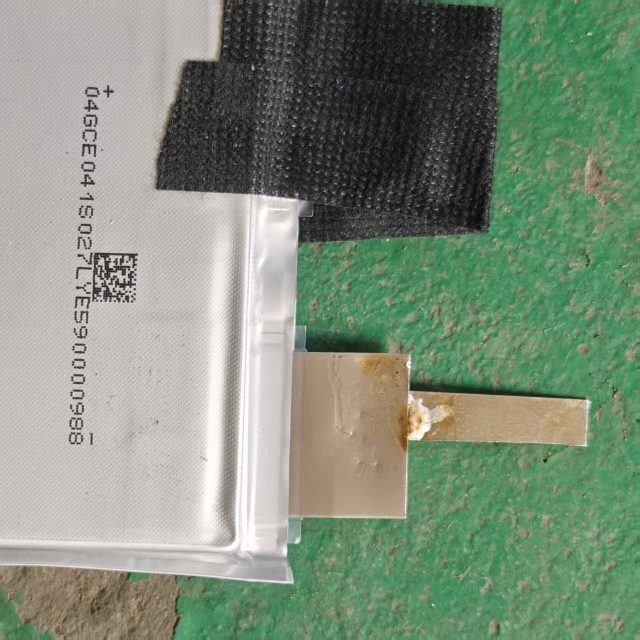

软包锂电池的铝极耳焊接效果如下：

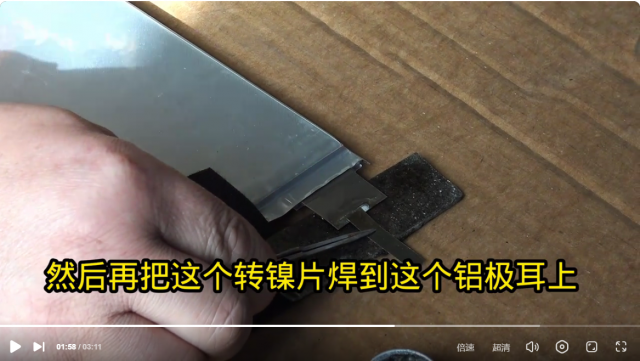

软包锂电池的铝极耳焊接转镍片视频如下：
